தளர்வான ஃபைபர் உலர்த்தி

I. அறிமுகம்

இந்த லூஸ் ஃபைபர் ட்ரையர் பாரம்பரிய உலர்த்தியின் மேம்படுத்தப்பட்ட பதிப்பாகும், இதில் அதிக அளவு ஆட்டோமேஷன், எளிதான செயல்பாடு, உலர்த்தும் சங்கிலிக்கான பரந்த அனுசரிப்பு வேக வரம்பு மற்றும் அதிக ஆற்றல் திறன் ஆகியவற்றைக் கொண்டுள்ளது.

II. முக்கிய தொழில்நுட்ப அம்சங்கள்

1. சூடான காற்று மறுசுழற்சி அமைப்பு மற்றும் ஆற்றல்-சேமிப்பு டம்ப்பர்களை ஏற்றுக்கொள்கிறது, ஆற்றல் திறன் மற்றும் அதிக சீரான உலர்த்தலை உறுதி செய்கிறது;

2. மெயின் டிரைவ் செயின் பல்வேறு தளர்வான ஃபைபர் உலர்த்தும் செயல்முறை தேவைகளுக்கு ஏற்ப அதிர்வெண் மாற்ற வேக ஒழுங்குமுறையைப் பயன்படுத்துகிறது;

3. ஒவ்வொரு உலர்த்தும் அறையும் ஒரு சுயாதீன வெளியேற்ற போர்ட் உள்ளது, இது பல்வேறு வேலை நிலைமைகளுக்கு ஏற்ப வெளியேற்ற அளவை சரிசெய்ய அனுமதிக்கிறது, ஆற்றல் சேமிப்பு;

4. உலர்த்தும் அறை ஒரு சுயாதீனமான தானியங்கி வெப்பநிலை கட்டுப்பாட்டு அமைப்பைக் கொண்டுள்ளது, இதன் விளைவாக குறைந்தபட்ச வெப்பநிலை விலகல் ஏற்படுகிறது;

5. குளிர்ந்த காற்று நுழைவாயில் மற்றும் கடையின் உள்ளே இழுக்கப்படுகிறது, உலர்த்திய பின் சீரான ஃபைபர் வெப்பநிலையை உறுதி செய்கிறது;

6. வடிகட்டி திரையை சுத்தம் செய்வது எளிது.

III. முக்கிய கட்டமைப்பு

1. முக்கிய மண்டலம்: தளர்வான ஃபைபர் உலர்த்தி இரண்டு பகுதிகளாக பிரிக்கப்பட்டுள்ளது: ஒரு உலர்த்தும் மண்டலம் (3 பெட்டிகள்) மற்றும் ஒரு பரிமாற்ற பெட்டி.

2. சுற்றும் மின்விசிறி: உலர்த்தும் மண்டலத்தின் மேற்பகுதியில் 15kW சுற்றும் மின்விசிறி நிறுவப்பட்டு, அறைக்குள் காற்றுச் சுழற்சியை மேலும் திறம்படச் செய்கிறது.

3. காற்றோட்ட விநியோகம்: சுற்றும் விசிறியானது காற்றோட்ட விநியோக தடுப்புடன் பொருத்தப்பட்டுள்ளது, இது மென்மையான மற்றும் சீரான காற்றோட்டத்தை உறுதிசெய்து உலர்த்தும் தரத்திற்கு உத்தரவாதம் அளிக்கிறது.

4. உலர்த்தும் அறை எஃகு சட்டகம்: 2.5மிமீ நிலையான சதுரக் குழாய்களைப் பயன்படுத்தி கட்டப்பட்டது.

5. வெப்பநிலை கட்டுப்பாடு: நீராவியைக் கட்டுப்படுத்த நம்பகமான நியூமேடிக் டயாபிராம் வால்வு பொருத்தப்பட்டுள்ளது, உலர்த்தும் அறைக்குள் நிலையான வெப்பநிலையை திறம்பட பராமரிக்கிறது.

6. வடிகால்: பைபாஸ் ஒய்-வால்வுடன் உயர் செயல்திறன் கொண்ட தலைகீழ் வாளி வகை வடிகால் பயன்படுத்துகிறது, இது மிகவும் திறமையான வடிகால் மறுபயன்பாடு மற்றும் நீராவி பாதுகாப்பை அனுமதிக்கிறது.

7. டிரான்ஸ்மிஷன் மெஷ் பிளேட்: துருப்பிடிக்காத எஃகு கண்ணியால் ஆனது.

8. வெப்பச் சிதறல் துடுப்புகள்: 1 அலுமினிய சுழல் காய வடிவமைப்பைப் பயன்படுத்தி இரண்டு பெட்டிகள்;

9. ஆற்றல் சேமிப்பு டம்ப்பர்கள்: மின்சார டம்ப்பர்கள் (விகிதாசாரக் கட்டுப்பாட்டு திறப்பு) மேல் நிறுவப்பட்டு, அதிக ஆற்றல் திறனுக்காக வெப்பநிலைக்கு ஏற்ப நிகழ்நேரத்தில் திறப்பு மற்றும் மூடும் அளவை சரிசெய்கிறது;

10. கண்ணி பேனல்கள் கீழ் குப்பைகள் அகற்றுதல்: ஒரு கீழ் தட்டு எளிதாக சுத்தம் மற்றும் பஞ்சு மற்றும் புழுதி சேகரிப்பு மேல் மற்றும் கீழ் கண்ணி பேனல்கள் இடையே நிறுவப்பட்டுள்ளது;

11. ஒவ்வொரு பெட்டியிலும் எளிதாக தினசரி பராமரிப்பு மற்றும் சுத்தம் செய்ய நகரக்கூடிய திரைகள் பொருத்தப்பட்டுள்ளன;

12. டிரைவ் மோட்டார் அதிர்வெண் மாற்றி கட்டுப்பாட்டுடன் பொருத்தப்பட்டுள்ளது, தேவைக்கேற்ப கடத்தும் வேகத்தை நெகிழ்வான சரிசெய்தலுக்கு அனுமதிக்கிறது;

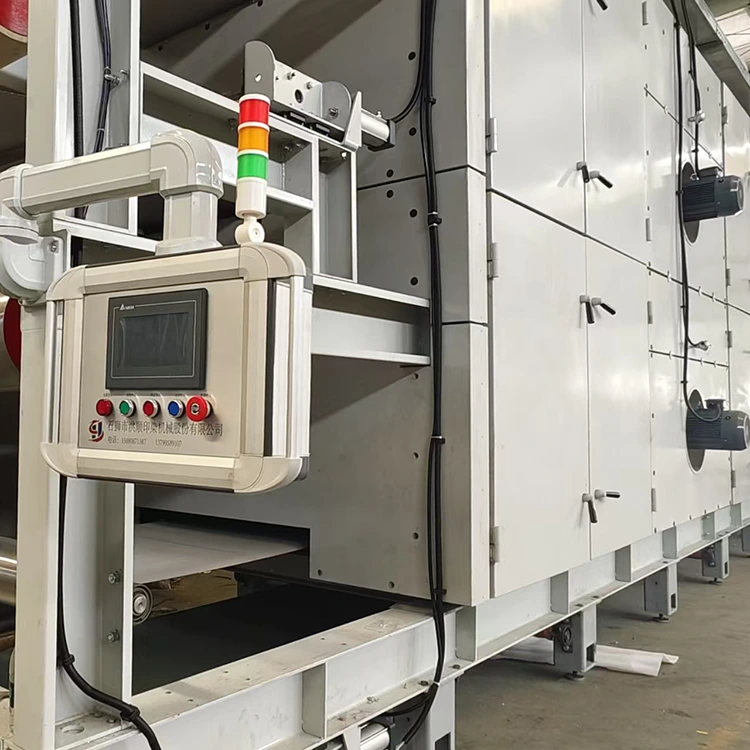

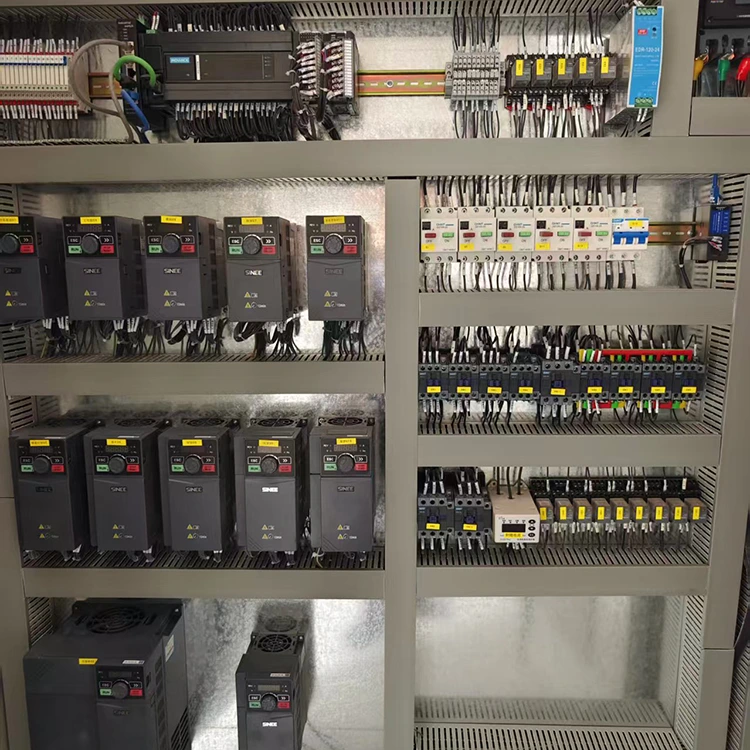

13. மின் கட்டுப்பாடு: உள்ளமைக்கப்பட்ட PLC உடன் தொடுதிரை கட்டுப்பாடு, எளிமையான செயல்பாடு மற்றும் உள்ளுணர்வு காட்சியை வழங்குகிறது;

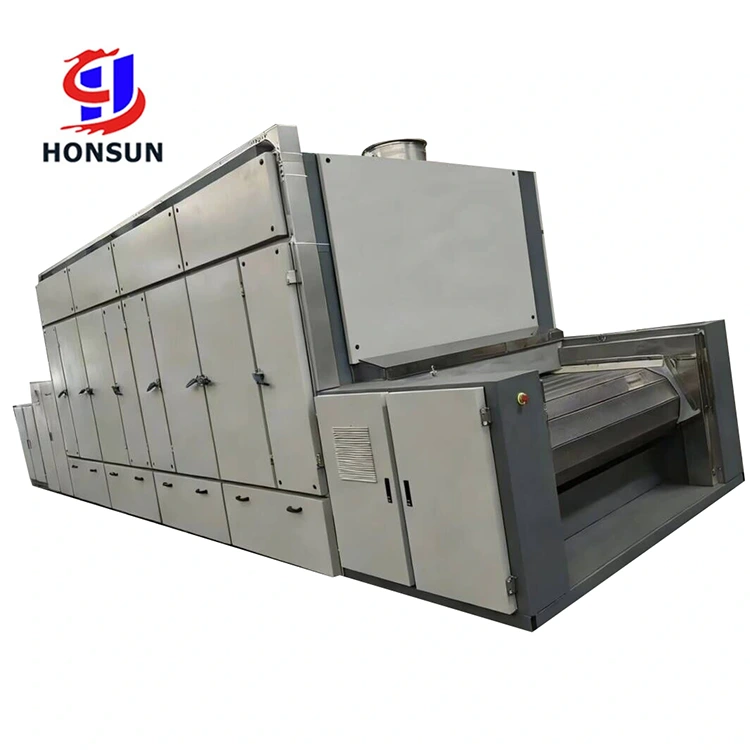

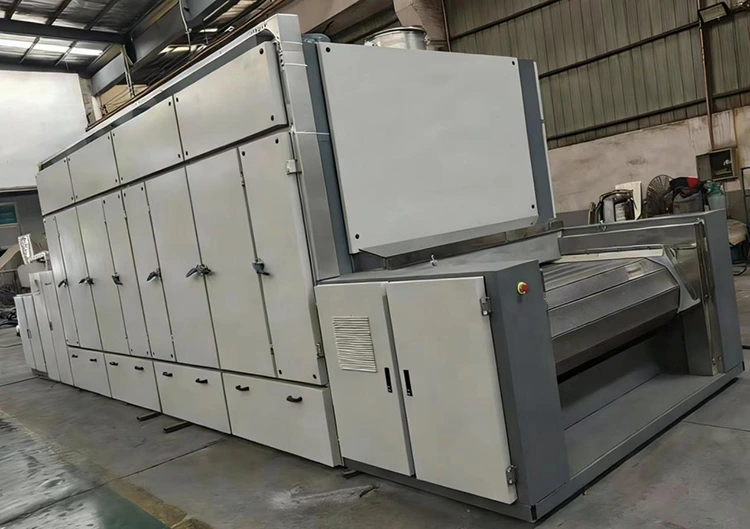

உடல் படம்

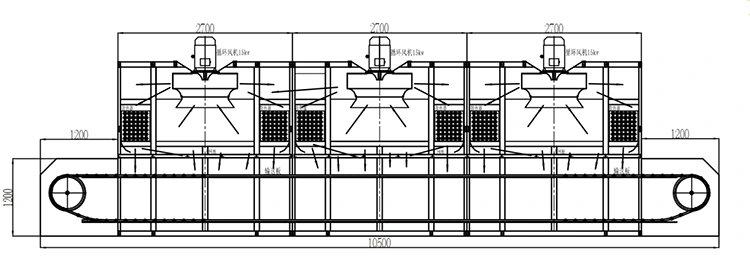

பக்க அளவு வரைதல்

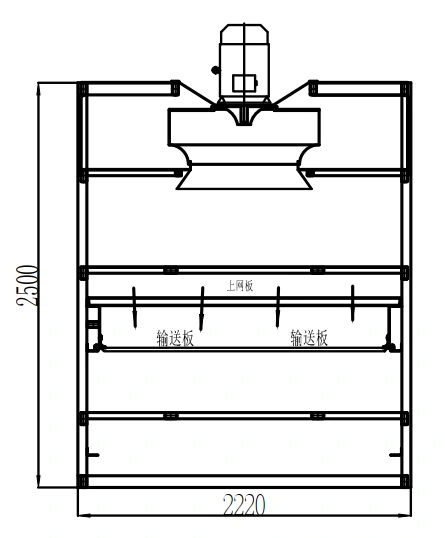

முன் பரிமாண வரைதல்
